ما هو واقي الصدمات الدائري؟ هيكله، واستخداماته، ومتغيرات حجمه

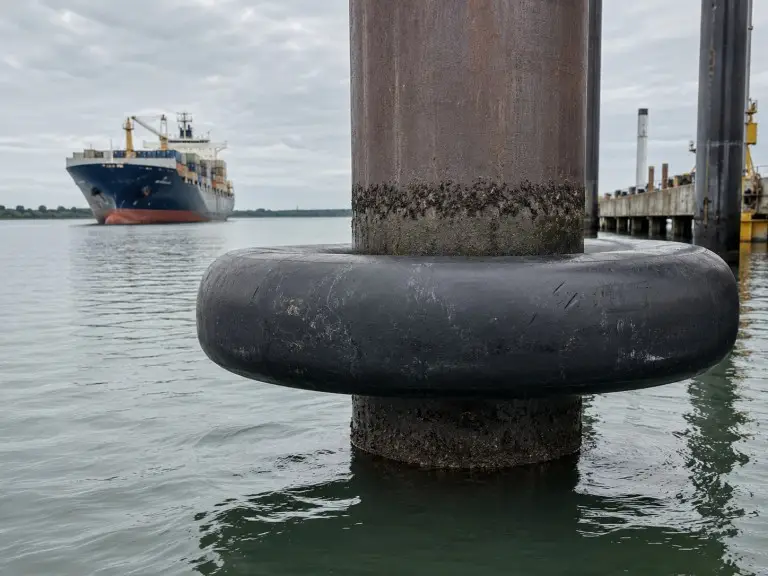

مصدّ الدونات هو مصدّ إسفنجي حلقي الشكل ينزلق فوق دعامة رأسية أحادية ويطفو مع المد والجزر. أما المصدّات المطاطية الثابتة فتُثبّت بمسامير على جدران الرصيف وتبقى في مكانها. يدور مصدّ الدونات حول الدعامة عندما تدفعه سفينة، مما يوزّع طاقة الرسو على مساحة أوسع ويقلل ضغط الهيكل عند نقطة التلامس. قلّما تجد أنواعًا أخرى من المصدّات قادرة على التكيف مع نطاق المد والجزر وزاوية الاقتراب دون الحاجة إلى إعادة التموضع يدويًا.

يعتمد اختيار مصد الدونات المناسب على قطر الركيزة، وحجم السفينة، ونطاق المد والجزر، وطاقة الرسو، ودور الركيزة الأحادية. تركز هذه المقالة على كيفية اختلاف منطق تحديد حجم مصد الدونات عن اختيار مصدات الرغوة القياسية، والمتغيرات التي تؤثر على القرار، والافتراضات التي تؤدي إلى الفشل في الميدان. ولا تتناول المقالة جوانب أخرى. إجراءات التركيب أو جداول الصيانة — تتطلب هذه الأمور توجيهات منفصلة على مستوى المشروع.

كيف يختلف واقي الطين الدائري عن واقي الطين الإسفنجي القياسي

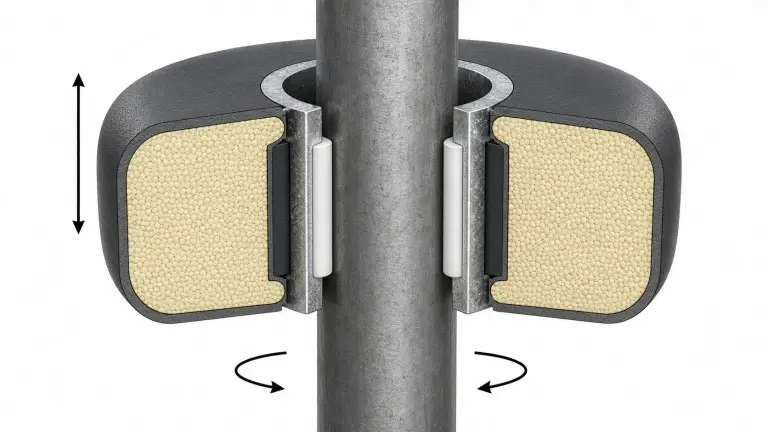

يستخدم واقي الطين الدائري نفس المواد الأساسية المستخدمة في واقي الطين القياسي رفارف مملوءة بالرغوةيتكون الهيكل من رغوة البولي إيثيلين ذات الخلايا المغلقة، وغلاف من البولي يوريثان المقوى بالنايلون، وهيكل فولاذي داخلي. ويكمن الاختلاف الرئيسي داخل التجويف المركزي. يسمح غلاف فولاذي مجلفن مبطن بوسادات محامل من البولي إيثيلين عالي الوزن الجزيئي (UHMW-PE) للرفرف بالانزلاق لأعلى ولأسفل والدوران حول دعامة ثابتة.

يُنشئ هذا التصميم، الذي يجمع بين الغلاف والركيزة، قيودًا لا تواجهها مصدات الفوم المعلقة بالسلاسل. يجب أن يترك التجويف مساحة كافية لبطانة البولي إيثيلين عالي الوزن الجزيئي، وطلاء الركيزة، وتفاوتات التركيب، وعوامل نمو الكائنات البحرية على مر السنين. إذا كانت المساحة ضيقة جدًا، يعلق المصد عند انخفاض المد. أما إذا كانت واسعة جدًا، يميل المصد تحت الضغط ويتآكل بشكل غير متساوٍ على طول حواف الغلاف.

تسمح البطانة بالدوران أثناء ملامسة السفينة للركيزة، ولكن فقط عندما تكون ظروف الركيزة مواتية. تستوطن الكائنات البحرية سطح الركيزة بمرور الوقت. قد لا يكون الخلوص الذي يعمل عند بدء التشغيل فعالاً بعد ثلاث سنوات دون صيانة الركيزة.

يختلف اختيار كثافة الرغوة أيضًا. ففي مصد رغوي معلق بسلسلة، يمتص المقطع العرضي الكامل للرغوة الطاقة بشكل متساوٍ. أما في المصد الحلقي، فيقلل التجويف المركزي من حجم الرغوة المتاح، ويؤدي التلامس المائل مع الوعاء إلى تحويل منطقة الضغط نحو حافة الغلاف. كثافة واقيات الطين الرغوية قد لا يكون أداء نوع الخرسانة الذي يعمل في وحدة معلقة بنفس القطر الخارجي مناسبًا للركائز الأحادية. فمساحة الضغط الفعالة تكون أصغر، ويصعب التنبؤ بمسار الحمل.

لماذا تؤدي افتراضات تحديد الحجم الشائعة إلى فشل ميداني؟

تختار العديد من فرق المشاريع مصدات دائرية بناءً على تصنيفات الطاقة من كتالوجات المصدات الرغوية القياسية. ويتجاهلون فحص المسافة بين فتحة التجويف والركيزة، كما يتجاهلون نطاق المد والجزر. والنتيجة هي مصد يعلق بالركيزة عند انخفاض المد أو يبقى مائلاً بعد عملية الرسو. وقد لاحظنا حدوث ذلك عندما كانت المسافة بين فتحة التجويف والركيزة ضيقة للغاية بحيث لا تسمح بتراكم الطحالب البحرية على الركيزة لمدة عامين.

تُثير بيانات اختبار الضغط الساكن مشكلةً مشابهة. ففي الاختبارات المعملية، يُضغط المصد بلوحة مسطحة. أما في الواقع، فتصطدم السفن بالمصد بزاوية، مما يُولّد أحمالًا محورية ودورانية مُجتمعة. وقد يُولّد المصد المُصنّف لسعة طاقة مُحددة في المختبر ضغطًا أعلى على هيكل السفينة عند زاوية تلامس مائلة. إذ تنزاح منطقة الضغط نحو حافة الغلاف الخارجي بدلًا من أن تتمركز على لبّ الرغوة. لذا، نوصي بمراجعة بيانات الأداء المنشورة ومقارنتها بزاوية الاقتراب الفعلية وشكل هيكل السفينة عند الرصيف.

يُضيف نطاق المد والجزر متغيرًا ثالثًا. ففي المواقع التي يزيد فيها تأرجح المد والجزر عن 4 أمتار، يتحرك الحاجز صعودًا وهبوطًا على الركيزة يوميًا. وتؤدي الأسطح الخشنة للركيزة، والتآكل، أو اللحامات المكشوفة إلى تآكل بطانة البولي إيثيلين عالي الوزن الجزيئي (UHMW-PE) بشكل أسرع. ومع مرور الوقت، قد يؤدي هذا الاحتكاك إلى تثبيت الحاجز في مكانه. لذا، ينبغي فحص حالة سطح الركيزة قبل وضع المواصفات النهائية للحاجز. ولا تتضمن عملية اختيار الحاجز الرغوي القياسي هذه الخطوة أبدًا، لأن الحواجز المعلقة لا تلامس الركيزة.

حيث تحل واقيات الدونات مشاكل لا تستطيع الواقيات الأخرى حلها

لا تُغني مصدات الدونات عن جميع أنواع المصدات الأخرى، بل تُعالج مشاكل محددة في المنشآت ذات الركائز الأحادية التي تتأثر بتغيرات المد والجزر وتلامس السفن من زوايا متعددة.

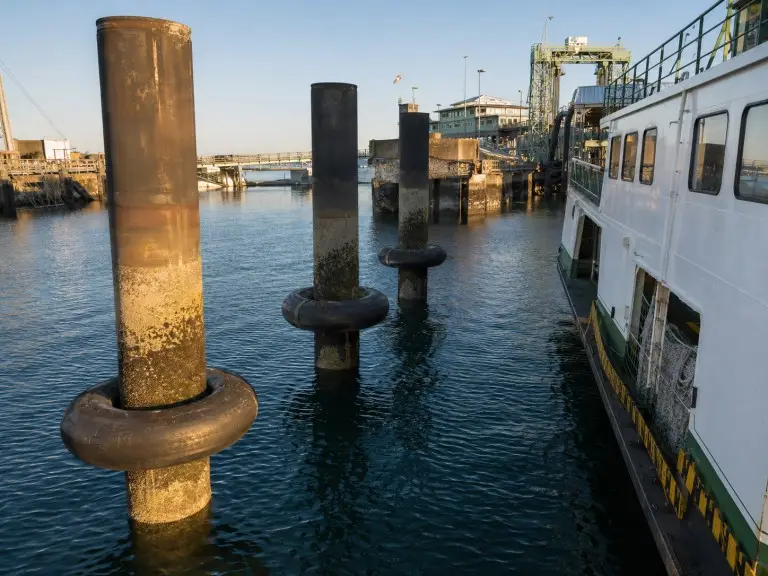

• يُعدّ إرضاع الدلافين في المراسي المتأثرة بالمد والجزر الاستخدام الأكثر شيوعًا. يمتصّ الحاجز الصدمات مكان الرسو تستمد الطاقة من ارتفاع وانخفاض المد والجزر، مما يُغني عن الحاجة إلى مصدات ثابتة على ارتفاعات متعددة. وتعتمد محطات العبّارات وأرصفة الغاز الطبيعي المسال وقواعد الإمداد البحرية على مصدات دائرية عند نقاط التقاء السفن، لأنها تتعامل مع السفن خلال كامل نطاق المد والجزر.
• تُستخدم دعامات التوجيه والهياكل الأمامية لتوجيه السفن أثناء الاقتراب بدلاً من امتصاص أحمال الرسو الكاملة. في هذه الحالة، يُعدّ الدوران أهم من امتصاص الطاقة القصوى. ينضغط الحاجز ويدور مع انزلاق هيكل السفينة عليه. نُطابق ارتفاع الحاجز وكثافة الرغوة مع مسافة الانزلاق المتوقعة ومدة التلامس، والتي تختلف عن أحمال الصدمة اللحظية المستخدمة في حسابات الرسو.
• تخضع حماية ركائز الجسور لمنطق تصميم مختلف. فهذه المصدات تحمي من اصطدام السفن العرضي، وليس من الرسو الروتيني. يجب أن يراعي التصميم أقصى تأثير محتمل للسفن، ومخاطر الملاحة، وظروف الممر المائي، وقدرة الرصيف. ولا تنطبق معادلات الطاقة القياسية للرسو. وتخضع هذه المشاريع لقواعد السلطات المحلية ودراسات مخاطر الملاحة.

تستخدم ركائز الرياح البحرية الأحادية وأرصفة الغواصات أيضاً مصدات دائرية. ولكل منها متغيراتها الخاصة - حركة الأمواج، أو الأثقال الموازنة تحت سطح البحر، أو محدودية الوصول للصيانة - وتتطلب تقييماً منفصلاً.

متغيرات تحديد الحجم والمدخلات الهندسية التي تحددها

يرتبط تحديد حجم مصدات الدونات بخمسة متغيرات لا يمكن ضبطها بشكل مستقل. يجب أن تتبع هذه العملية إرشادات معترف بها مثل PIANC WG33 (المحدثة بواسطة PIANC WG211) وBS 6349-4. تغطي هذه المراجع حساب طاقة الرسو، وحدود قوة رد الفعل، وفحوصات ضغط الهيكل، ومعاملات تصحيح الأداء.

أكثر المدخلات التي يتم إغفالها هو قطر الركيزة، وتحديدًا الفرق بين الرسم التصميمي والأبعاد الفعلية. نتحقق من قطر الركيزة الفعلي وحالة سطحها قبل تأكيد حجم الحفرة. غالبًا ما يختلف الرسم التصميمي عن الركائز المركبة بمقدار 10-20 مم. هذا الفرق وحده كفيل بتحديد ما إذا كان الحاجز ينزلق بسلاسة أم يعلق.

ينبغي أن تشمل حسابات طاقة الرسو إزاحة السفينة، وسرعة الاقتراب، وزاوية الرسو، والكتلة المضافة، والانحراف المركزي، وظروف الملاحة، وتواتر الرسو، وما إذا كانت السفينة تصطدم بمصد واحد أو عدة مصدات. يجب أن تتبع هذه المدخلات إرشادات PIANC WG211 أو ما يعادلها قبل أن يختار الفريق حجم المصد ونوع الرغوة.

تُغيّر الملحقات الاختيارية - مثل قواعد التثبيت، والشبكات الواقية، والغطاء غير القابل للخدش، والألوان المخصصة - وزنَ المصد وقدرته على الطفو. نعيد حساب الطفو بعد إضافة أي ملحق للتأكد من ثبات المصد في موضعه الصحيح على خط الماء عبر نطاق المد والجزر الكامل.

مطابقة مواصفات واقيات الدونات مع ظروف رسو السفن الخاصة بك

يعتمد اختيار واقيات الدونات على مواءمة كثافة الرغوة، وخلوص التجويف، والقطر الخارجي مع شكل السفينة وظروف المد والجزر في مرساك. ولا يغني أي اختيار من الكتالوج عن التحقق من ظروف الموقع الفعلية على مستوى المشروع.

من خلال خبرتنا في مجال البناء مصدات الدونات في محطات العبّارات، ومشاريع حماية الدلافين في عرض البحر، وحماية الجسور، يُعدّ كلٌّ من الخلوص بين الحفرة والركيزة وكثافة الرغوة السبب الرئيسي للمشاكل الميدانية، وليس الحجم الإجمالي للمصدّ. فعندما يفترض المشغلون أن الخلوص الأوسع هو الأكثر أمانًا دائمًا، يميل المصدّ تحت الحمل ويتآكل بشكل غير متساوٍ. وعندما يختارون الرغوة الأكثر كثافة لامتصاص الطاقة القصوى دون التحقق من ضغط الهيكل، يتعرض طلاء السفينة لأضرار تتجاوز تكلفتها تكلفة المصدّ نفسه.

للحصول على مواصفات تناسب مشروعك، يرجى تجهيز قطر الركيزة (كما تم بناؤها، وليس تصميمها)، وبيانات السفينة، وبيانات المد والجزر، وتواتر الرسو. تواصل مع فريقنا الهندسي وزودهم بهذه المعلومات. سنقدم لك توصية تتضمن منحنيات الأداء المناسبة لظروف التشغيل لديك.

الأسئلة الشائعة

كم يدوم واقي الطين الدائري؟

يدوم حاجز الدونات ذو الحجم المناسب والمثبت على ركيزة ناعمة ومغطاة جيدًا عادةً من 10 إلى 15 عامًا. لكن أرصفة العبّارات ذات الاستخدام المكثف، والركائز المتآكلة، وتراكم الكائنات البحرية، أو الأحمال الزائدة المتكررة، تُقلل من هذه المدة. لذا، يُنصح بتقدير العمر الافتراضي الفعلي بناءً على دورة التشغيل في موقعك، وليس بناءً على ادعاءات الكتالوج.

هل يمكن أن يغرق واقي الطين الدائري إذا تضرر غلافه الخارجي؟

لا، لا يمتص قلب الرغوة ذو الخلايا المغلقة الماء. يبقى واقي الطين طافيًا حتى مع وجود ثقوب أو تمزقات في الطبقة الخارجية. مع ذلك، فإن تلف الطبقة الخارجية يُسرّع من تآكل الرغوة المكشوفة بفعل الأشعة فوق البنفسجية، لذا يُنصح بإجراء الإصلاحات فور ملاحظتها.

ما الفرق بين واقي الطين الدائري وواقي الطين من نوع يوكوهاما؟

يتكون حاجز الدونات من لب إسفنجي وينزلق فوق دعامة أحادية ثابتة. أما حاجز يوكوهاما فيستخدم الهواء المضغوط ويعلق بسلاسل. تحمي حواجز الدونات هياكل الدعامات الأحادية عبر نطاقات المد والجزر. بينما تُستخدم حواجز يوكوهاما في عمليات النقل بين السفن وفي حالات الأرصفة المفتوحة. يقع النوعان على طرفي نقيض من واقيات الطين الهوائية مقابل واقيات الطين المملوءة بالرغوة نطاق.

كيف أحدد الحجم المناسب لرفرف الدونات؟

ابدأ بقطر الركيزة كما تم بناؤها، وإزاحة السفينة وسرعتها، وزاوية الرسو، ونطاق المد والجزر، والقدرة الإنشائية للركيزة. نحسب طاقة الرسو وفقًا لإرشادات PIANC، ونختار كثافة الرغوة المناسبة، ونتحقق من أن القطر الخارجي يوفر مسافة كافية. أرسل هذه المدخلات الخاصة بالمشروع إلى فريقنا الهندسي للحصول على مواصفات معتمدة.
