Le terme clé, bollards d'amarrage, est essentiel à la sécurité maritime. Ils amarrent les navires aux quais, les empêchant de dériver pendant les tempêtes ou dans les zones de fort trafic maritime. Un bollard d'amarrage défectueux peut mettre en péril une cargaison entière ; une installation et une inspection correctes sont donc primordiales. Henger Shipping Supplies est un fabricant de premier plan de bollards d'amarrage. équipement marin. Dans cet article, nous expliquons en détail le fonctionnement des bollards d'amarrage et de leurs équipements pour garantir la sécurité de l'amarrage. Nous montrons également comment les bollards résistent au vent et aux marées, assurant ainsi la sécurité des navires à quai ou en mer. ancré.
Table des matières
Comprendre les bollards de navire
Les bollards pour navires assurent la sécurité des navires en les ancrant au quai. Cette fonction est essentielle pendant le chargement et le déchargement, ainsi que par mauvais temps. Ils relient le navire au quai et répartissent la force pour éviter les dommages.
Les bollards d'amarrage peuvent supporter des charges considérables. Les bollards en fonte et en acier peuvent supporter des charges allant jusqu'à 200 tonnes. Ils maintiennent le navire en place grâce à des câbles d'amarrage et absorbent l'impact des vagues. Les bollards en T classiques possèdent 4 points de fixation pour une meilleure sécurité du navire. Ils sont parfaitement adaptés aux applications en mer. défenses pneumatiques pour protéger les ports et les marinas.
À l'origine, les bollards étaient de simples piquets en bois. Aujourd'hui, elles sont fabriquées en acier pour les ports lourds et en fonte ductile pour plus de solidité. Les nouvelles conceptions, telles que les bornes à tête incurvée, réduisent l'usure des câbles de 15 %.
Ces changements correspondent à l'augmentation de la taille des navires et au renforcement des normes de sécurité. Elles garantissent que les bollards répondent aux exigences de la navigation actuelle.
En outre, le revêtement galvanisé supplémentaire empêche la rouille et prolonge la durée de vie. Avec des inspections régulières tous les 6 mois, ils ont une durée de vie de 20 à 30 ans. Mousse Port de l'aile protège la coque du navire et assure le bon déroulement des opérations dans le port.

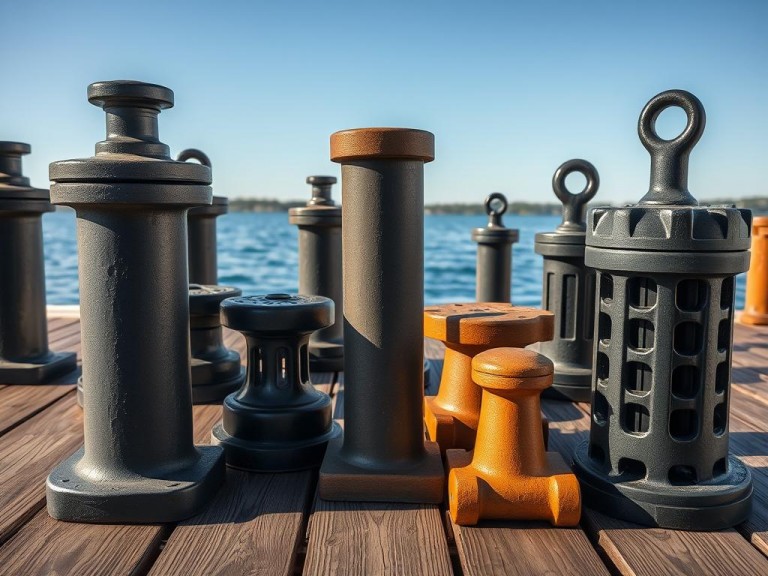

Types de bollards pour navires
Les bollards doivent être adaptés à la taille du navire, aux exigences de charge et aux conditions environnementales. Voici un tableau comparatif des types courants :
| Type | Description | Capacité de charge typique | Idéal pour | Pour | Inconvénients |
|---|---|---|---|---|---|
| Bitt simple (Poteau) | Poteau cylindrique simple pour une ou deux lignes. | Jusqu'à 50 tonnes | Petits bateaux, ports de plaisance calmes | Gain de place, économique | Charge limitée, moins polyvalent |
| Double Bitt | Deux poteaux pour plusieurs lignes, permettant une meilleure répartition des forces. | Jusqu'à 50 tonnes | Ports avec des bateaux plus petits | amarrage flexible | Force modérée |
| Tête en T (Borne en T) | Tête en forme de T pour charges élevées et tractions multidirectionnelles. | Jusqu'à 200-300 tonnes | Navires de charge, plateformes pétrolières, terminaux GNL | Haute capacité, sécurisée | Plus encombrant, coût plus élevé |
| Corne (Corne de cerf) | En forme de corne pour des angles de ligne variables. | Jusqu'à 100 tonnes | Ports généraux à marées variables | Angles polyvalents | Risque de glissement de la corde si elle n'est pas fixée. |
| Rein (Claque) | Bords lisses et incurvés pour minimiser l'usure de la corde. | 5 à 35 tonnes | ports de plaisance, marinas | Réduit l'usure, facile à utiliser | capacité réduite |
Les matériaux comme l'acier résistent à la corrosion grâce à des revêtements appropriés, tandis que l'aluminium convient mieux aux applications terrestres plus légères. Dans les zones à marée haute, les bornes d'amarrage en forme de rein sont idéales. Dans les ports exposés aux typhons, prévoyez une capacité supplémentaire (25%). Vérifiez toujours la conformité aux normes, telles que la norme ISO 13795, pour les bornes d'amarrage en acier soudé.
Étapes de base pour une installation correcte des bollards de navire
L'installation correcte d'une borne marine est essentielle pour garantir sa sécurité dans des conditions de mer difficiles. Suivez les étapes suivantes pour vous assurer que votre borne est durable et conforme aux normes de l'industrie.
Préparation du site et exigences en matière de fondations
Effectuez des essais de sol pour déterminer la profondeur des fondations et assurez-vous qu'elles résistent à la force des vagues. Utilisez un coulis d'une résistance d'au moins 60 MPa pour les boulons d'ancrage. Positionnez des bornes d'amarrage tous les 15 à 30 mètres ou sur 151 TP3T de la longueur du navire pour une répartition uniforme de la charge, en les alignant avec les systèmes de défense.
Techniques d'installation pour différents matériaux de quai
- piliers en béton: Insérer dans des trous pré-percés à l'aide de résine époxy. La profondeur d'encastrement doit être supérieure à celle des vis pour assurer la stabilité.
- piliers en boisLes bornes sont fixées au bois traité à l'aide de boulons à tête carrée en acier inoxydable.
- Pont en acierSouder les supports au pont et fixer les bornes avec des fixations homologuées.
Henger recommande que les bornes soient positionnées dans l'alignement du système de défenses pour assurer une charge uniforme.
Essais et certification après l'installation
Chaque borne d'amarrage marine doit être soumise à un essai de tension à 150% de sa charge nominale. Un inspecteur externe vérifiera leur conformité à la norme ISO 12322. Vous devrez :
- Certification des matériaux
- Rapport d'essai de charge
- Guide d'installation du fabricant
Défis courants en matière d'installation dans les ports
Les ports sont confrontés à des précipitations et à des vents violents. Vous trouverez ci-dessous des suggestions pour les équipes locales :
- Pour les zones humides, veuillez choisir de l'acier inoxydable résistant à la corrosion.
- Renforcer les fondations dans les zones où les marées sont importantes.
- Travailler avec les autorités locales pour le dédouanement des bornes.
Bonnes pratiques d'entretien des bornes portuaires
Il est essentiel de maintenir en bon état les bornes d'amarrage, les quais et les installations portuaires. Sans entretien régulier, elles peuvent se détériorer, mettant ainsi en danger les navires et les bâtiments.
- Vérifiez quotidiennement la présence de pièces détachées, de fissures ou de problèmes de fondation.
- Vérifier chaque mois l'usure des câbles et des points d'amarrage.
- Faites-les inspecter chaque année par un expert certifié pour garantir leur sécurité.
Choisissez des bornes en fonte ductile de qualité marine d'une marque de confiance. Elles peuvent résister aux dommages causés par l'eau de mer. Appliquez une couche d'époxy et utilisez des anodes sacrificielles pour protéger le métal. Nettoyez les bornes de quai tous les trois mois et appliquez un nouveau revêtement tous les 15 ans.
Si vos bornes présentent de larges fissures, des problèmes de fondation ou un revêtement usé, elles doivent être remplacées. Réparez immédiatement les problèmes mineurs comme les boulons desserrés ou les traces de rouille superficielle.
Choisir le bon bollard à usage intensif en fonction de la taille et du type de votre navire
Le choix du bon bollard offshore commence par la taille du navire. Les bollards robustes doivent correspondre au déplacement du navire afin d'éviter toute défaillance structurelle. Utilisez ce guide pour adapter la résistance des bollards à votre navire :
- Moins de 2 000 tonnes : capacité de 10 à 30 tonnes.
- 2 000 à 10 000 tonnes : 30 à 100 tonnes.
- Plus de 100 000 tonnes : 150 à 300+ tonnes, ou bornes anti-tempête > 250 tonnes.
Ajoutez une capacité supplémentaire de 25% pour les ports confrontés à des typhons. Utilisez une conception en forme de rein dans les zones à faible marée, mais choisissez des bollards en T pour un ancrage à haute résistance. Les matériaux sont également importants :
- fonte ductile: Idéal pour la résistance à la corrosion, mais cher.
- Acier moulé: L'option la plus performante, mais elle nécessite un entretien régulier.
L'espacement est également important : placez les bollards tous les 15 à 30 mètres ou 15% de la longueur du navire afin de répartir uniformément la charge. Vérifiez que les angles d'amarrage sont conformes aux normes internationales : 45° sur l'amarre de chaise et jusqu'à 30° à la verticale. Consultez un fabricant de bollards certifié pour garantir la compatibilité avec l'infrastructure portuaire existante.
Conclusion
Des bornes de haute qualité, correctement sélectionnées, installées et entretenues, minimisent les risques et les coûts. Des inspections régulières (tous les 6 à 12 mois) et le respect de normes telles que l'ISO garantissent une durée de vie de plus de 25 ans. La formation des équipes permet de réduire les erreurs jusqu'à 40%. Pour une performance optimale, il est recommandé de les intégrer à des systèmes de défense et de privilégier la sécurité au coût.
FAQ
Qu'est-ce qu'une borne marine ?
Une borne d'amarrage est une structure robuste et ronde, généralement en fonte, en acier ou en béton. Elle sert à maintenir les quais et les navires en place. Elle contribue à transmettre la force exercée par le bateau au quai, permettant ainsi une certaine marge de mouvement due aux marées et au vent.
Comment choisir le bon bollard pour mon bateau ?
Pour choisir le bon bollard, il faut tenir compte de la taille du navire et de la force d'amarrage requise. Il faut également tenir compte des conditions météorologiques et des besoins du port. S'adresser à un fabricant de bollards peut vous aider à trouver le bollard le plus sûr et le plus efficace.
Quels sont les différents types de bornes disponibles ?
Il existe différents types de bornes d'amarrage, comme les bornes en T, les bornes simples et les bornes doubles. Elles sont fabriquées en fer, en acier ou en aluminium. Certaines bornes sont conçues pour être rapidement larguées ou flottantes afin de s'adapter à différents usages maritimes.
Quel est l'entretien nécessaire pour les bornes de quai ?
Les bornes d'amarrage nécessitent une inspection régulière. Il convient de vérifier l'usure, la corrosion et les problèmes structurels. Une évaluation annuelle est essentielle pour assurer leur bon fonctionnement.
Comment prévenir la corrosion des bornes de navigation ?
Utilisez des matériaux adaptés à l'usage marin, appliquez des revêtements protecteurs et nettoyez fréquemment. Dans les zones de forte corrosion, utilisez des anodes et entretenez-les bien.
Comment savoir quand réparer ou remplacer ma borne ?
Les décisions sont prises en fonction de l'étendue des dégâts, de la sécurité, du coût et du temps d'immobilisation. Consulter un expert maritime peut vous aider à faire le bon choix.
