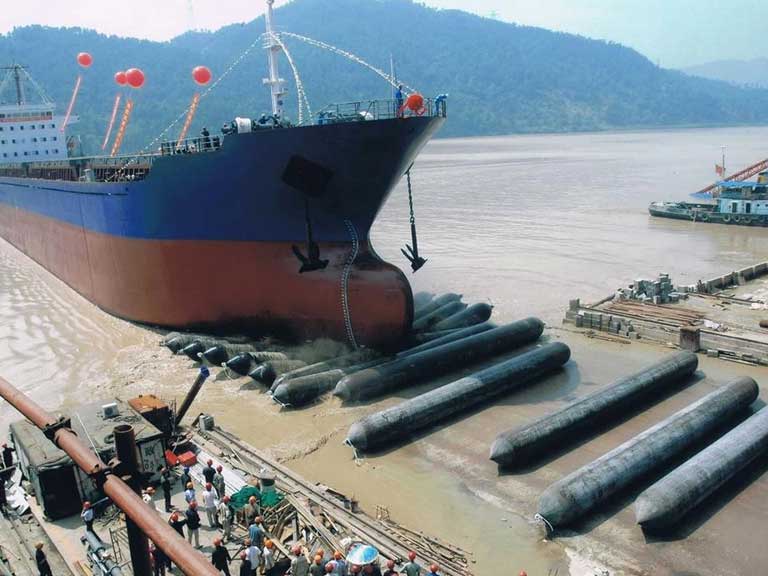

A подушка безопасности при спуске корабля Это цилиндрическое надувное устройство, используемое для спуска, подъема и транспортировки судов. Оно состоит из износостойкого резинового внешнего слоя, нескольких слоев высокопрочного синтетического шнура и воздухонепроницаемой внутренней оболочки. При надлежащем уходе качественная подушка безопасности может прослужить до 15 лет.
Однако подушки безопасности могут получить повреждения поверхности во время работы. Перекачивание сверх номинального давления, контакт с острыми предметами или трение о шероховатые поверхности стапеля могут привести к порезам, проколам или истиранию. В случае повреждения надлежащий ремонт может восстановить работоспособность подушки безопасности и продлить срок ее службы, что позволит значительно сэкономить на затратах на замену.
В этом руководстве описаны 5 этапов оценки повреждений, подготовки инструментов и материалов, а также выполнения ремонта методом горячей вулканизации. Оно основано на процедурах ремонта, используемых в компании Henger Shipping Supplies, где наша инженерная команда более 20 лет производит и обслуживает подушки безопасности, соответствующие стандарту ISO 14409.
Оглавление
Предупреждение о безопасности
Ремонт подушек безопасности включает в себя использование легковоспламеняющихся растворителей, высокотемпературного оборудования (150°C) и испытания на герметичность под давлением. Перед началом любых ремонтных работ:
- Наденьте термостойкие перчатки, защитные очки и огнестойкую одежду.
- Работайте в хорошо проветриваемом помещении — растворители для резины выделяют легковоспламеняющиеся пары.
- Всегда держите огнетушители под рукой.
- Никогда не нагревайте подушку безопасности, пока весь растворитель полностью не испарится.
- Во время проверки нагнетания воздуха соблюдайте безопасную дистанцию.
Хенгер настоятельно рекомендует, чтобы ремонт выполнялся квалифицированными специалистами. Данное руководство описывает профессиональный процесс ремонта для ознакомления и использования в полевых условиях.
Оцените ущерб: ремонт или замена?
Не все повреждения подлежат ремонту. Перед началом работ тщательно осмотрите подушку безопасности и определите, возможен ли ремонт.
Повреждения, подлежащие ремонту:
- Поверхностный износ резины (только внешний слой, слои корда целы).
- Отдельные порезы или трещины короче 50 см
- Небольшие проколы, не проникающие во внутреннюю подкладку.
Повреждения, требующие замены:
- Слои армирующего шнура повреждены или обнажены на большой площади.
- На разных участках подушки безопасности появляются многочисленные трещины.
- Внутренняя подкладка повреждена и не может удерживать воздух после заделки повреждений.
- Подушка безопасности превысила свой расчетный срок службы или количество циклов срабатывания.
Общее правило: Если повреждение затрагивает более двух слоев шнура или трещина превышает диаметр подушки безопасности, замена будет более экономически выгодной. Связаться с Хенгером Для бесплатной оценки ущерба, если вы не уверены.
Инструменты и материалы
Необходимые инструменты
| Инструмент | Назначение |
|---|---|
| Электрическая шлифовальная машина (зернистость 80–120) | Для лучшего сцепления обработайте поврежденную поверхность, чтобы она стала шероховатой. |
| Растворитель для резины (нафта или толуол) | Очистите место ремонта, не используйте бензин. |
| Резиновая кисточка-аппликатор | Нанесите клей равномерно. |
| Большая изогнутая игла + полиэстерный шнур | Перед заделкой трещин, зашейте более длинные. |
| Нагревательная плита (электрический вулканизатор) | Нагрейте заплатку до 150 °C для вулканизации. |
| Гидравлический пресс или струбцины типа С | При вулканизации следует применять равномерное давление. |
| Металлическая опорная пластина + резиновые прокладки | Равномерно распределите давление под нагревательной пластиной. |
| Мешки с песком или грузы | Стабилизировать подушку безопасности во время ремонта. |
| Инфракрасный термометр | Контролировать температуру вулканизации |
Ремонтные материалы
| Материал | Функция |
|---|---|
| Резиновый лист для поверхностной обработки (толщиной 1 мм) | Закрывает трещину и восстанавливает наружный слой. |
| Резиновый лист с кордом (те же характеристики, что и у корпуса подушки безопасности) | Укрепляет структурную прочность в зоне ремонта. |
| Клеевой клей (резиновый клей на основе хлоропрена) | Клеи используются для ремонта слоев корпуса подушки безопасности. |
| Разделительная ткань (нейлоновая разделительная ткань) | Предотвращает прилипание нагревательной пластины к поверхности. |
Совет от Хенгера: Всегда используйте ремонтные материалы, соответствующие составу резины оригинальной подушки безопасности. Несоответствие материалов может привести к расслоению после вулканизации. Компания Henger поставляет ремонтные комплекты, соответствующие оригинальным материалам подушки безопасности. морская подушка безопасности продукция.
5 шагов для ремонта подушки безопасности при спуске корабля на воду
Шаг 1: Очистка поверхности
Удалите всю пыль, масло, соль и морские обломки с поврежденного участка с помощью растворителя для резины (нафты или толуола). Протрите поверхность чистыми тряпками до полного удаления остатков.
Важный: Перед ремонтом не следует замачивать подушку безопасности в воде более чем на 10 минут. Длительное воздействие воды может привести к впитыванию влаги в слои корда, что ослабляет вулканизационное соединение.
Дайте очищенной поверхности полностью высохнуть на воздухе. Обычно это занимает 15–30 минут, в зависимости от температуры и влажности. Все растворители должны полностью испариться, прежде чем начнется нагрев.
Шаг 2: Осмотрите и отметьте зону ремонта.
Внимательно осмотрите каждый участок подушки безопасности. Используйте мел или маркер, чтобы отметить каждую трещину, порез или место износа.
Обозначьте границу зоны ремонта кругом с... радиус 36 см от центра повреждения. Это гарантирует, что заплатка будет выступать далеко за пределы поврежденной зоны, обеспечивая надежное соединение.
Шаг 3: Сшивание и нанесение ремонтных слоев.
Сшивание (для трещин длиной более 10 см):
Вденьте полиэстеровый шнур (диаметром 3–5 мм) в большую изогнутую иглу. Расположите каждый стежок. 2–3 см от края трещины, с расстояние 10 см между стежками. Это удерживает трещину закрытой и предотвращает ее распространение во время вулканизации.
Подготовка поверхности:
После сшивания обработайте всю область ремонта электрической шлифовальной машиной (зернистость 80–120). Это создаст текстурированную поверхность для лучшего сцепления клея.
Нанесение клея:
Приготовьте клеевой состав, смешав хлоропреновый каучуковый клей с нафтой в качестве растворителя. соотношение 1:8 (адгезив к растворителю). Нанесите тонкий, ровный слой на всю область ремонта с помощью резиновой кисти. Дайте высохнуть до состояния липкости (примерно 10–15 минут).
Наложение патча:
Вырежьте ремонтные резиновые листы по размеру. Соберите заплатку. от 2 до 6 слоев, в зависимости от степени повреждения:
- Слой 1: Поверхность из резины толщиной 1 мм укладывается так, чтобы волокна корда располагались под углом 0° (вдоль длины подушки безопасности). Лист должен простираться на... 1 см за пределами Края трещин со всех сторон.
- Слой 2: Резиновый шнур, расположенный под углом 45°., на 20 мм больше чем слой 1 со всех сторон.
- Слой 3: Резиновый шнур, расположенный под углом -45° (противоположно слою 2), на 20 мм больше чем слой 2.
- Слои 4–6: Продолжайте чередовать углы, при этом каждый слой будет на 20 мм больше предыдущего.
Для предотвращения концентрации напряжений необходимо поддерживать радиус скругления 40–50 мм на всех кромках слоев.
Между каждым слоем нанесите тонкий слой клея. Плотно прижмите, чтобы удалить воздушные пузырьки.
Шаг 4: Горячая вулканизация
Положите разделительную ткань поверх готовой заплатки. Установите сверху нагревательную пластину, затем прижмите ее с помощью гидравлического пресса или струбцин с металлической опорной пластиной.
Параметры вулканизации:
| Параметр | Ценить |
|---|---|
| Температура | 150 ± 5°C |
| Давление | 0,5–1,0 МПа |
| Время выдержки при температуре | 30–45 минут (время варьируется в зависимости от толщины пластыря) |
| Метод охлаждения | Выключите нагреватель; охладите естественным образом до температуры ниже 60°C, прежде чем вынимать. |
В течение всего процесса контролируйте температуру с помощью инфракрасного термометра. Не превышайте 155°C — перегрев приводит к деградации резиновой смеси.
После охлаждения до температуры ниже 60°C снимите зажимы, нагревательную пластину и отделите ткань. Проверьте края заплатки на прочность сцепления. Заплатка должна быть прочно приклеена, без видимых зазоров или пузырьков воздуха.
Шаг 5: Проверка и анализ инфляции
Надуйте отремонтированную подушку безопасности, чтобы 1,25× номинального рабочего давления. Удерживайте это давление в течение как минимум 30 минут.
Осмотрите место ремонта на наличие протечек:
- Нанесите на заплатку мыльную воду и понаблюдайте за появлением пузырьков.
- Прислушайтесь к шипению вблизи зоны ремонта.
- Следите за показаниями манометра, чтобы не допустить падения давления.
Если подушка безопасности удерживает давление без утечек, ремонт выполнен успешно. Если обнаружены утечки, спустите воздух из подушки безопасности, определите место повреждения и повторите процесс ремонта в этом месте.
Примечание после ремонта: Правильно выполненный вулканизированный ремонт восстанавливает приблизительно 80–901 тонну первоначальной прочности подушки безопасности в отремонтированной зоне. Компания Henger рекомендует снизить рабочее давление на 101 тонну в течение первых трех циклов использования после капитального ремонта, а затем вернуться к нормальным рабочим параметрам, если не возникнет проблем.
Советы по профилактическому техническому обслуживанию
- Перед запуском: Перед каждым использованием проверяйте поверхность подушки безопасности на наличие порезов или посторонних предметов.
- Подготовка стапеля: Удалите острые обломки и металлические фрагменты с факела.
- Инфляция: Никогда не превышайте номинальное рабочее давление, указанное на паспортной табличке.
- Хранение: Хранить в спущенном состоянии в прохладном, сухом месте. Для предотвращения старения использовать тальк. Избегать попадания прямых солнечных лучей и контакта с химическими веществами.
- Проверка: Полная проверка подушек безопасности в рабочем состоянии проводится каждые 6 месяцев.
Заключение
Для ремонта спусковой подушки судна необходимы соответствующие инструменты, качественные материалы и строгие правила техники безопасности. Правильно выполненный ремонт методом горячей вулканизации восстанавливает работоспособность подушки практически до первоначального состояния и значительно продлевает срок ее службы.
Ключевым моментом является правильная оценка повреждений. Не каждую поврежденную подушку безопасности следует ремонтировать. Необходимо тщательно оценить состояние, точно соблюдать параметры вулканизации и всегда проверять результат с помощью испытания на удержание давления.
В Henger Shipping Supplies, Мы поддерживаем клиентов на протяжении всего жизненного цикла продукта — от выбора и производства подушек безопасности до рекомендаций по ремонту и замене. Свяжитесь с нашей инженерной командой для получения технической консультации или коммерческого предложения.
Часто задаваемые вопросы (FAQ)
Могу ли я самостоятельно отремонтировать подушку безопасности при спуске корабля на воду?
Мелкий поверхностный ремонт (небольшие заплатки от истирания) можно выполнить на месте с использованием соответствующих инструментов и материалов. Однако структурный ремонт, включающий повреждение слоя корда или трещины длиной более 20 см, должен выполняться квалифицированными специалистами. Неправильный ремонт может привести к отказу подушки безопасности во время запуска, что представляет серьезную угрозу безопасности.
Сколько времени обычно занимает ремонт подушки безопасности?
Стандартный ремонт методом горячей вулканизации занимает приблизительно 6–8 часов От начала до конца. Это включает подготовку поверхности (1–2 часа), сшивание и послойное нанесение (2–3 часа), вулканизацию и охлаждение (2–3 часа), а также испытание на накачку (30–60 минут).
Нужно ли повторно сертифицировать отремонтированную подушку безопасности?
Для подушек безопасности, используемых в проектах, требующих одобрения классификационного общества (BV, CCS, ABS), отремонтированная подушка безопасности может потребовать повторной проверки и испытания под давлением для сохранения сертификации. Для получения рекомендаций обратитесь к требованиям вашего классификационного общества и к производителю оригинальной подушки безопасности.
Каково максимальное количество ремонтов подушки безопасности?
Фиксированного предела нет, но каждый последующий ремонт незначительно снижает общую структурную целостность подушки безопасности. В качестве общего правила, если отремонтировано более 30% поверхности подушки безопасности или если один и тот же участок требует третьего ремонта, рекомендуется замена.
