O que é um Arch Fender?

Os para-lamas arqueados são componentes vitais na engenharia naval. defensas de borracha marinha Protegem embarcações e docas contra danos por impacto durante as operações. Também são chamadas de Para-lamas em V Devido ao seu perfil curvo em forma de V, atuam como amortecedores. Quando um navio colide com eles, comprimem-se para dissipar energia. Isso reduz o estresse tanto no navio quanto na doca. O design evoluiu de simples para-choques de borracha para sistemas avançados. Essas versões modernas utilizam materiais específicos para um melhor desempenho em ambientes marítimos severos.

Principais características dos para-lamas arqueados

Os paralamas arqueados oferecem durabilidade, absorção de energia e estabilidade. Os fabricantes os produzem com compostos de borracha de alta qualidade. Essas misturas geralmente utilizam borracha natural (NR) ou borracha de estireno-butadieno (SBR) para obter a flexibilidade e a resistência adequadas.

• Durabilidade e resistênciaOs fabricantes unem borracha vulcanizada a placas de montagem de aço. Essa construção resiste às intempéries, à corrosão da água do mar, aos raios UV e à abrasão. Funcionam bem em temperaturas de -80 °C a +80 °C. Possuem resistência à tração de pelo menos 16 MPa e resistência ao rasgo de 70 kN/m. Essa resistência garante sua longa vida útil em locais exigentes, como portos movimentados ou zonas de maré.
• Capacidades de absorção de energiaO design em forma de V pode defletir até 57,5% de sua altura. Ele absorve a energia de acoplagem, mantendo as forças de reação baixas. Os engenheiros calculam essa energia (E_N) como 0,5 × massa da nave × velocidade² × fatores de correção. Os fatores de velocidade (VF) ajustam as classificações para velocidades reais (0,2-0,5 m/s). Isso aumenta a capacidade de energia em 1,03 a 1,31 vezes em comparação com testes de laboratório realizados a 2-8 cm/min.
• Desempenho e estabilidade ao cisalhamentoEsses para-lamas resistem muito bem às forças de cisalhamento. Correntes ou suportes impedem movimentos horizontais excessivos. Os níveis de atrito variam. O atrito entre a borracha e o aço é de cerca de 0,7. A adição de placas de UHMW-PE (polietileno de ultra-alto peso molecular) reduz esse valor para 0,15. Essa estabilidade beneficia embarcações com proa curvada ou que atracam com ventos laterais.
• Manutenção reduzidaSe instalados corretamente, os para-lamas alargados exigem pouca manutenção. Geralmente duram de 10 a 20 anos. As verificações regulares concentram-se no desgaste, na corrosão e na tensão dos parafusos. Isso os torna econômicos a longo prazo.

Em comparação com os tipos cônico ou celular, os para-lamas em arco oferecem melhor resistência ao cisalhamento em espaços apertados. No entanto, podem apresentar relações energia/reação ligeiramente menores em impactos frontais.

Tipos de defensas de arco e suas aplicações

Os para-lamas arqueados estão disponíveis em diversas configurações para atender a necessidades específicas. A escolha depende do tamanho da embarcação, da frequência de uso e do ambiente. Os tamanhos geralmente variam de 150 mm a 1000 mm de altura. Os dados de desempenho atendem a normas como BS6349 e PIANC 2002.

• Para-choques de arco standard com superfície de contacto de borrachaEssas quilhas são construídas inteiramente em borracha e oferecem alta fricção (coeficiente de 0,7). Isso as torna adequadas para atracação em geral e impede que as embarcações se desloquem em condições moderadas, como em terminais de carga. Funcionam melhor para embarcações de pequeno a médio porte em portos abrigados.
• Defesas em arco com placas de cabeça de estaca de açoEssas estruturas possuem tampos de aço para reforço. Isso prolonga sua vida útil, reduzindo o atrito e distribuindo as cargas. São ideais para portos movimentados com alta necessidade de absorção de energia, como terminais de contêineres.

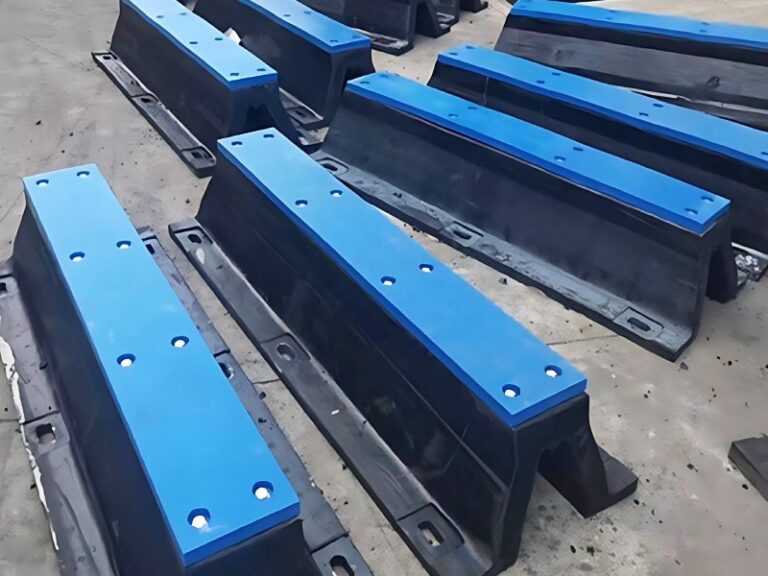

• Defesas do arco com tapetes UHMW-PEEssas lonas possuem camadas de UHMW-PE com 20 a 30 mm de espessura. Isso reduz o coeficiente de atrito para 0,15 a 0,2, prevenindo arranhões no casco. São ideais para embarcações sensíveis, como balsas ou iates, em áreas de maré baixa.
• Para-choques de arco de canto personalizadosOs projetistas chanfram ou biseliam essas peças para cantos de cais. Elas se adaptam a estruturas precisas e irregulares. É comum vê-las em instalações complexas, como docas fluviais ou parques eólicos offshore.

Exemplo prático: Em portos movimentados como Singapura, defensas arqueadas melhoraram a dissipação de energia. Isso reduziu os incidentes de atracação em até 30%.

Instalação de Para-lamas Arco

A instalação correta garante segurança e desempenho. Planeje a instalação com base no projeto do cais, nos tipos de embarcação e nas marés.

• TécnicasFixe os para-lamas a uma base de aço através dos orifícios de montagem. Utilize cordas para içá-los. Insira as arruelas e aperte os parafusos com o torque especificado pelo fabricante (por exemplo, M16-M36 para modelos em UHMW-PE). Instale-os acima da linha da maré baixa para facilitar o acesso.
• Opções de montagemInstale horizontalmente em paredes retas ou verticalmente em estacas. Use suportes angulares para cantos. Mantenha o espaçamento entre os suportes em um máximo de 12 a 15 metros, ou 0,15 vezes o comprimento da embarcação. Inclua correntes para controlar o cisalhamento e a tensão.

Lista de verificação de instalação:

• Avalie o local (verifique as marés e o raio de proa da embarcação).
• Prepare a superfície (limpe e nivele-a).
• Alinhe e aperte o para-lama (o torque típico é de 100 a 200 Nm).
• Teste de deflexão e estabilidade.
• Documente o processo com fotos e registros de torque.

Melhores práticas de manutenção

Os para-lamas arqueados exigem pouca manutenção. No entanto, verificações de rotina podem prolongar sua vida útil para 15 a 20 anos. Concentre-se na prevenção da corrosão e do desgaste.

• InspeçõesInspecione visualmente a cada seis meses. Verifique se há rachaduras na borracha e se os parafusos estão soltos. Verifique o desgaste do UHMW-PE (tolerância de 3 a 40 mm). Em áreas corrosivas, reaplique o revestimento epóxi a cada 2 a 5 anos (em conformidade com a norma ISO 12944-5).
• Limpeza e ReparosRemova os detritos trimestralmente. Vede pequenas rachaduras com epóxi. Substitua o para-lama se a deflexão cair abaixo de 50% da sua classificação.

Melhor prática: Utilize compostos de borracha virgem. Materiais reciclados geralmente racham mais rapidamente.

Conclusão

Os para-lamas arqueados são essenciais para a proteção marítima. HENGER‘Os para-lamas de arco da HENGER são da mais alta qualidade. Oferecem um serviço confiável em ambientes severos. Você pode escolher entre diversos tipos, incluindo modelos com revestimento de borracha, reforçados com aço e com revestimento de UHMW-PE. Precisa de ajuda para escolher o tamanho certo ou entender o desempenho de cisalhamento? A equipe de atendimento da HENGER está aqui para ajudar. Oferecemos soluções personalizadas para suas necessidades náuticas.

Perguntas frequentes

Qual é a durabilidade média dos para-lamas de borracha em ambientes marítimos?

Se você usar materiais de alta qualidade, como borracha natural ou compostos de SBR, instalá-los corretamente e realizar a manutenção adequada, esses paralamas podem durar de 15 a 20 anos ou até mais. Além disso, alguns fabricantes afirmam que eles podem durar mais de 20 anos em condições moderadas.

Impactos frequentes de alta energia, exposição excessiva a raios UV/água salgada, poluição ou manutenção inadequada podem reduzir a vida útil. Quando utilizadas em condições adversas, as coberturas de borracha virgem de alta qualidade e UHMW-PE podem durar de 10 a 15 anos.

Quando devo optar por para-lamas arqueados em vez de outros tipos?

Os para-lamas arqueados são ideais para:

• Embarcações de pequeno a médio porte (ex.: balsas, navios de carga com menos de 50.000 DWT).
• Portos com espaço de atracação limitado, variações de maré baixas a moderadas ou proteção de canto/cais.
• Aplicações que exigem alta resistência ao cisalhamento e baixa manutenção.

Defensas cônicas ou celulares podem ser mais adequadas para navios muito grandes ou atracações de alta energia, como petroleiros e navios de cruzeiro, pois absorvem mais energia. A escolha deve sempre ser baseada em cálculos de energia de atracação específicos para o local, seguindo as diretrizes do PIANC WG211.

Os para-lamas arqueados exigem muita manutenção? Quais são as principais verificações a serem feitas?

Eles estão entre os tipos de para-lamas que exigem menos manutenção devido ao seu design simples de peça única de borracha. As práticas de rotina incluem:

• Inspeções visuais a cada 6 meses para detecção de rachaduras, abrasões ou deformações.
• Verificar anualmente a tensão dos parafusos e a presença de corrosão.
• Limpeza trimestral de detritos/acúmulo de sal.
• Reaplicar revestimentos protetores (por exemplo, epóxi conforme a norma ISO 12944) a cada 2 a 5 anos em áreas corrosivas.

Substitua se a deflexão cair abaixo de 50% da nominal ou se ocorrer desgaste significativo. A PIANC recomenda inspeções visuais anuais e um plano de manutenção completo para garantir a confiabilidade a longo prazo.
